MIERNIK CĘGOWY 600V

Dane techniczne:

Numer indeksuYT-73091
EAN5906083730917
MarkaYato
Waga brutto (kg)0.5750
Master Carton MC20
Pal480
Automatyczny zakresTAK
Pomiar napięcia przemiennego0-600V
Pomiar napięcia stałego0-600V
Pomiar rezystancji0-20M?
Pomiar temperatury-20 do 1000°C
Prąd przemienny0-600A
Test ciągłości obwoduTAK
Test diodyTAK

Miernik cęgowy uniwersalny YT-73091 z automatycznym zakresem dla większości wskazań umożliwia wykonanie podstawowych pomiarów elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

PODSTAWOWE POMIARY

pomiar napięcia przemiennego: A.C. 0-600V
pomiar napięcia stałego: D.C. 0-600V
pomiar natężenia prądu przemiennego: A.C. 0-600A
pomiar rezystancji: 0-20M?
test diody: IF 1mA, UR 1.48V
test ciągłości obwodu: 0-120?
DODATKOWE POMIARY

pomiar temperatury: -20 do 1000°C

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30A

dokładność pomiaru miernika YT-73091 dla tego zakresu to : ±(2,5% + 5), rozdzielczość 0.1A
obliczenia błędu pomiaru wzór: (wynik pomiaru x 2.5%) + 5 x rozdzielczość
obliczenia: (30 x 2.5%) + 5 x 0.1 = 0,75 + 0,5 = 1,25A
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 30A = 30 ± 1,25A*

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235V = 235 ± 8,525V*
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,106V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73091 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia i natężenia AC tylko dla prawidłowego przebiegu sinusoidalnego.

**

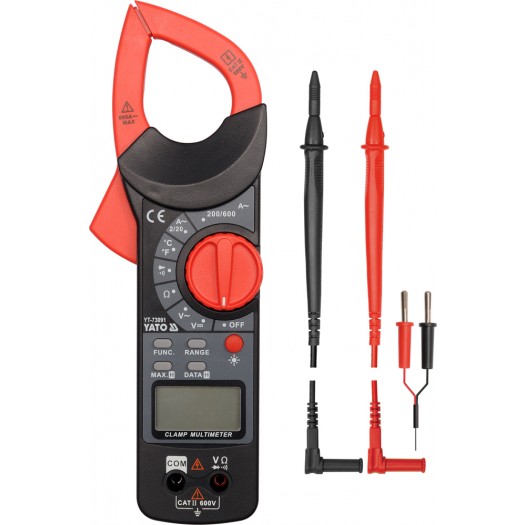

Zdjęcie poglądowe.
